Encastré
66" x 42" x 23"
Avec ses formes, ELEGANCIA nous ramène à l’époque victorienne. L’élégance de cette collection traverse le temps et vient s’aménager dans des lieux aux saveurs actuelles.
Nos produits doivent être installés uniquement par des professionnels certifiés et conformément à notre manuel du propriétaire ainsi qu'aux codes et règlements fédéraux, provinciaux, d'État et locaux du bâtiment.
Fiche produit et gabarit
Spécifications techniques
Télécharger le documentGabarit de découpe
Télécharger le documentDessins techniques
C10 Elevation view
Télécharger le documentC10 Plan view
Télécharger le documentC10 Profile view
Télécharger le documentC11 Elevation view
Télécharger le documentC11 Plan view
Télécharger le documentC11 Profile view
Télécharger le documentC14 Elevation view
Télécharger le documentC14 Plan view
Télécharger le documentC14 Profile view
Télécharger le documentAutres fichiers
Avertissement BU Touch
Télécharger le documentGuide d'utilisation des controles
Télécharger le documentInstructions de demarrage rapide Bu Touch
Télécharger le documentManuel du proprietaire

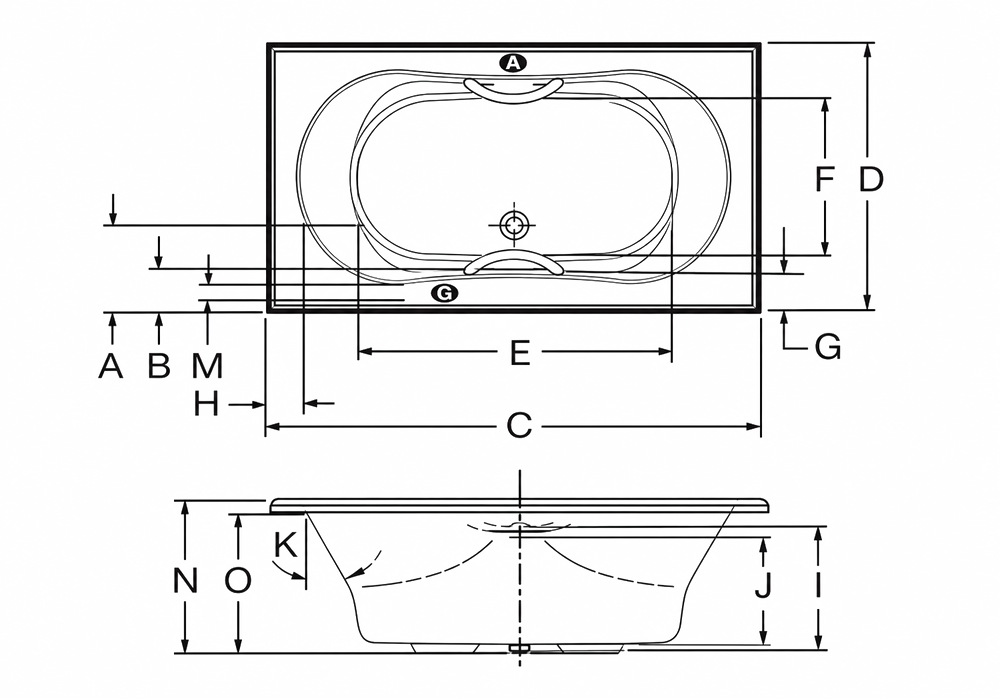

Télécharger le document| Lettre | Description | Mesure |
|---|---|---|
| A | Distance du rebord au centre du drain | 12 1/2" |
| B | Distance du rebord au trop-plein | 6 1/2" |
| C | Longueur totale | 66" |
| D | Largeur totale | 42" |
| E | Longueur de la cuve | 41 3/4" |
| F | Largeur de la cuve | 25 3/8" |
| G | Largeur de la plage (au plus large) | 6 1/8" |
| H | Largeur de la plage au bout du dossier | 4 3/4" |
| I | Hauteur du bas du drain au centre du trop-plein | 16" |
| J | Niveau d'eau maximum (drain et trop-plein 16" x 35") | 14 5/16" |
| K | Pente des dossiers | 30 ° |
